Beschreibungen über SMD Bauteile und deren Typ

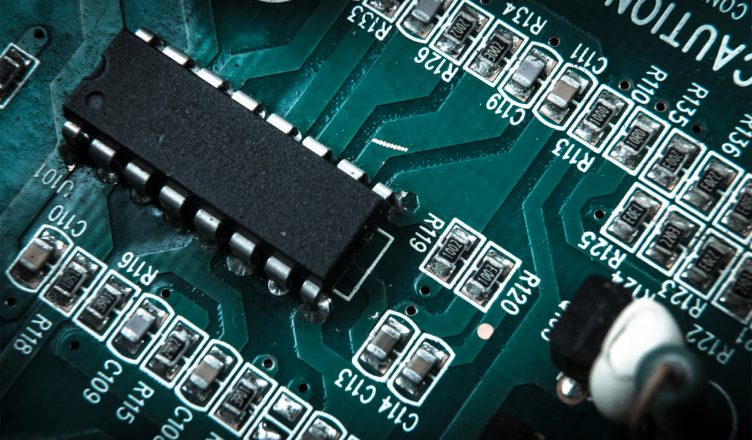

smd bauteile

SMD-Bauteile (Surface Mount Devices) sind die elektronischen Funktionsteile, die im Surface-Mount-Verfahren auf die Leiterplatte gelötet werden. Es gibt viele Arten von SMD-Komponenten, und jeder Typ ist in verschiedenen Formen verpackt, was zu einer riesigen SMD-Komponentenbibliothek führt.

Ein oberflächenmontiertes Gerät oder SMD-Bauteile ist ein elektronisches Gerät, bei dem die Komponenten direkt auf der Oberfläche der Leiterplatte montiert oder platziert werden.

Surface-Mount-Technologie, kurz SMT, heißt das Verfahren zur Herstellung einer SMD Bauteile.

Beide Technologien können auf derselben Platine für Komponenten verwendet werden, die nicht für die Oberflächenmontage geeignet sind, wie zum Beispiel große Transformatoren und wärmesenkende Leistungshalbleiter.



Die Arten von SMD-Bauteile

Nach der Funktion von SMD-Bauteile lassen sich diese wie folgt einteilen, die Buchstaben in Klammern stellen ihre Kennzeichnung auf der Leiterplatte dar.

  • Chip-Widerstand (R), im Allgemeinen geben die drei Ziffern auf dem Körper eines Chip-Widerstands seinen Widerstandswert an. Die erste und zweite Ziffer sind signifikante Ziffern, und die dritte Ziffer gibt das Vielfache von 10 an, z , „R15“ bedeutet „0,15Ω“.
  • Netzwerkwiderstand (RA/RN), der mehrere Widerstände mit den gleichen Parametern zusammenfasst. Die Netzwerkwiderstände werden im Allgemeinen auf digitale Schaltungen angewendet. Die Widerstandsidentifizierungsmethode ist dieselbe wie beim Chipwiderstand.
  • Kondensator (C), die am häufigsten verwendeten sind MLCC (Mehrschichtkeramikkondensatoren), MLCC wird je nach Material in COG (NPO), X7R, Y5V unterteilt, von denen COG (NPO) am stabilsten ist. Tantal-Kondensatoren und Aluminium-Kondensatoren sind zwei weitere spezielle Kondensatoren, die wir verwenden, beachten Sie, um die Polarität der beiden zu unterscheiden.
  • Diode (D), breit angelegte SMD-Bauteile. Im Allgemeinen markiert der Farbring auf dem Diodenkörper die Richtung seines Negativs.
  • LED (LED), LEDs werden in gewöhnliche LEDs und LEDs mit hoher Helligkeit mit den Farben Weiß, Rot, Gelb und Blau usw. unterteilt. Die Bestimmung der Polarität von LEDs sollte auf einer spezifischen Produktherstellungsrichtlinie basieren.
  • Transistor (Q), typische Strukturen sind NPN und PNP, einschließlich Triode, BJT, FET, MOSFET und dergleichen. Die am häufigsten verwendeten Gehäuse in SMD-Komponenten sind SOT-23 und SOT-223 (größer).
  • Induktivität (L), die Induktivitätswerte sind in der Regel direkt auf dem Gehäuse aufgedruckt.
  • Quarzoszillator (X), der hauptsächlich in verschiedenen Schaltungen verwendet wird, um eine Oszillationsfrequenz zu erzeugen.
  • IC (U), dh integrierte Schaltkreise, die wichtigsten Funktionskomponenten elektronischer Produkte. Komplizierter sind die Pakete, die später im Detail vorgestellt werden.

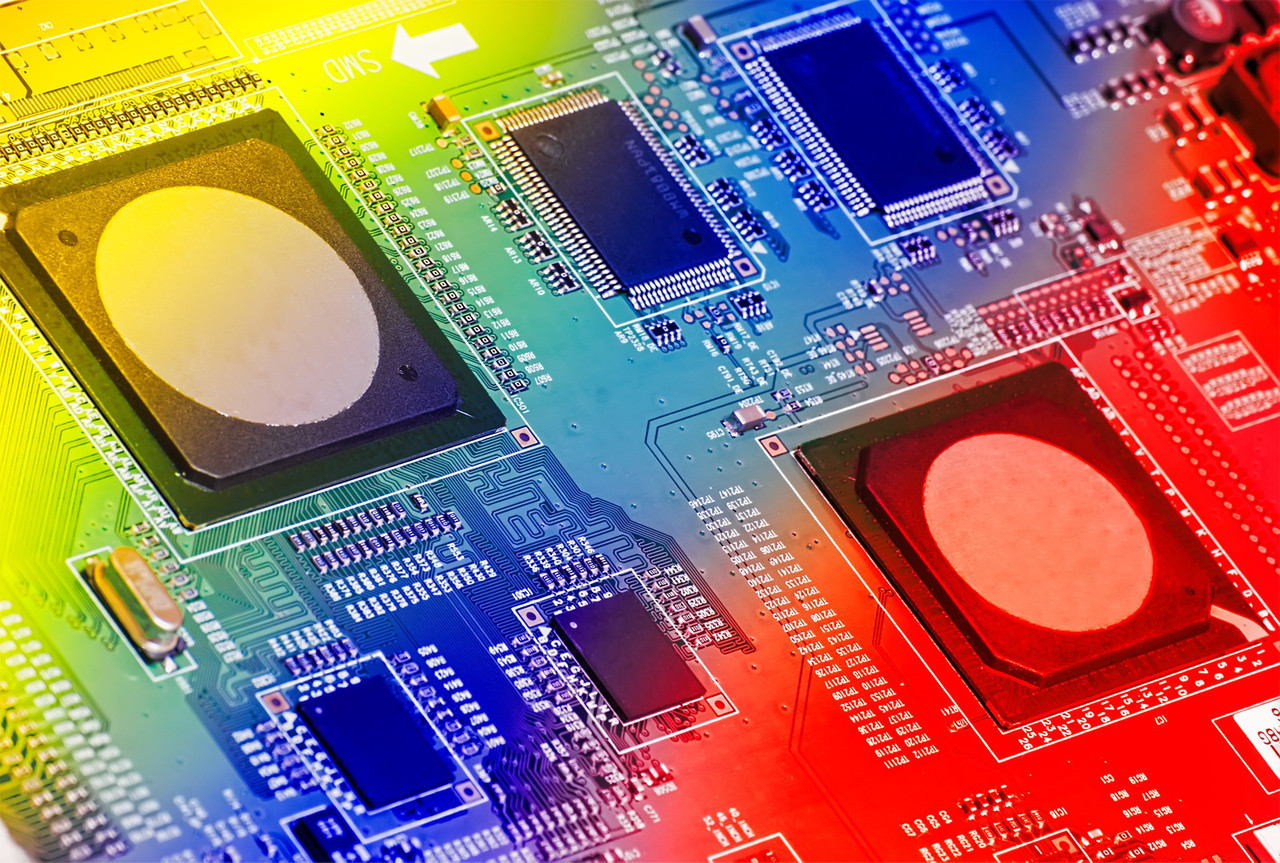

smd leiterplatten

Was Sind Vor- und Nachteile von SMD-Bauteilen

Vorteile von Smd bauelemente:

1) Miniaturisierung realisieren

Die geometrische Größe und das Volumen, das von elektronischen Smd bauelemente eingenommen wird, sind viel kleiner als die von Durchgangsloch-Interpolationskomponenten, die im Allgemeinen um 60% bis 70% reduziert werden können, und einige Komponenten können sogar um 90% in Größe und Volumen reduziert werden. Gleichzeitig kann das Gewicht der Komponenten um 60%~90% reduziert werden.

2) Hohe Signalübertragungsgeschwindigkeit

Smd bauelemente bestückte Komponenten haben nicht nur eine kompakte Struktur, sondern auch eine hohe Sicherheitsdichte. Die Bestückungsdichte kann 5,5~20 Lötstellen pro Quadratzentimeter erreichen, wenn die Leiterplatte beidseitig beklebt wird. Gleichzeitig sind Smd bauelemente Leiterplatten widerstandsfähiger gegen Vibrationen und Stöße.

3) Gute Hochfrequenzeffekte

Da die Bauteile keine Zuleitung oder kurze Zuleitung haben, werden die verteilten Parameter der Schaltung natürlich reduziert und die HF-Störungen reduziert.

4) Smd bauelemente ist vorteilhaft für die automatische Produktion und verbessert die Ausbeute und Produktionseffizienz.

Die Standardisierung, Serialisierung und Konsistenz der Schweißbedingungen von Chipkomponenten machen Smd bauelemente hochautomatisiert. Der durch den Schweißprozess verursachte Bauteilausfall wird stark reduziert und die Zuverlässigkeit verbessert.

5) Niedrige Materialkosten

Aufgrund der Verbesserung der Effizienz der Produktionsanlagen und der Reduzierung des Verpackungsmaterialverbrauchs sind die Verpackungskosten der meisten Smd bauelemente niedriger als die von THT-Komponenten mit dem gleichen Typ und der gleichen Funktion. Folglich ist der Verkaufspreis von Smd bauelemente niedriger als der von THT-Bauteilen.

6) Vereinfachen Sie den Produktionsprozess und reduzieren Sie die Produktionskosten.

Bei der Montage auf den Leiterplatten müssen die Anschlüsse der Komponenten nicht gebogen, geformt oder abgeschnitten werden, so dass der gesamte Prozess verkürzt und die Produktionseffizienz verbessert wird. Die Verarbeitungskosten der gleichen Funktionsschaltung sind niedriger als die der Durchgangsloch-Interpolation, wodurch die Gesamtproduktionskosten im Allgemeinen um 30% bis 50% gesenkt werden können.

Nachteile von Smd bauelemente:

1) Im Allgemeinen ist die Leistung gering.

2) Kleines Volumen.

3) Leicht zu brechen.

4) Hohe Anforderungen an die Löttechnik. Leicht auftretende „Pseudo-Lötungen“, „Krater“, Lötstellen, Brücken (mit Zinn), „Grabsteine“ und andere Phänomene.

5) Komponenten können bei der Installation leicht fallen gelassen oder beschädigt werden.

6) Es ist nicht einfach, die visuelle Inspektion zu verwenden, die schwer zu testen ist.

7) Miniaturisierung und zahlreiche Lötstellentypen erschweren den Prozess und die Prüfung.

8) Große Investitionen in Ausrüstung

9) Technische Komplexität erfordert hohe Schulungs- und Lernkosten.

10) Eine schnelle Entwicklung erfordert eine kontinuierliche Nachverfolgung.
